CAD二维图形不共面该怎么解决?

画图一直用AutoCAD2007没有升级，也没安装天正之类的插件，在使用时，由于坐标定义，或者导入图块或引入别人的图形等原因，经常会出现绘制的二维图形不共面问题，对于填充及后期建模都有影响。在这里给大家介绍用AutoCAD的移动工具和扩展工具使二维线共面的两种方法。

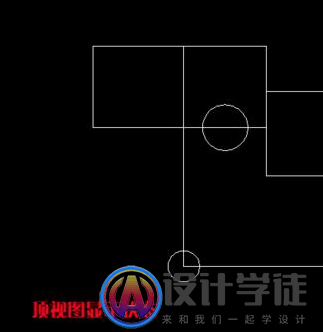

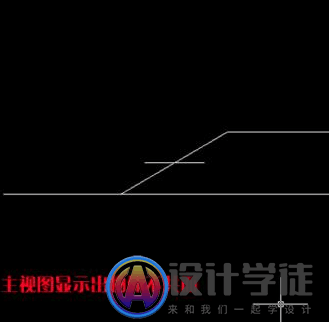

1、打开CAD，本例中平面图形在顶视图看没什么问题，但进入到立面中就发现图形不共面。文章源自设计学徒自学网-https://www.sx1c.com/37194.html

文章源自设计学徒自学网-https://www.sx1c.com/37194.html

方法一：文章源自设计学徒自学网-https://www.sx1c.com/37194.html

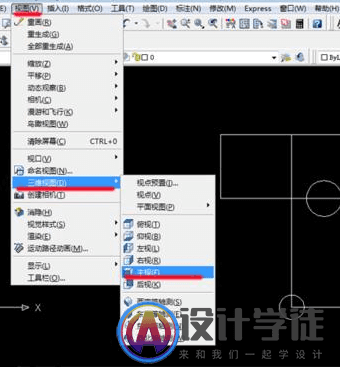

1、利用Express扩展工具将物体放置到同一平面。首先进入顶视图，选择Express扩展工具，选择Modify——Flatten Objects展平物体文章源自设计学徒自学网-https://www.sx1c.com/37194.html

文章源自设计学徒自学网-https://www.sx1c.com/37194.html

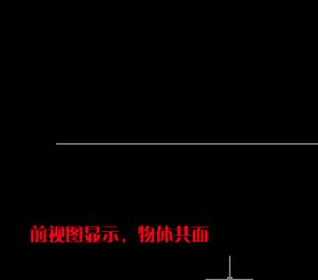

2、 选择物体，确定（确定两次，第二次是确认是否去除隐藏线），完成。在前视图可见图形已经共面文章源自设计学徒自学网-https://www.sx1c.com/37194.html

文章源自设计学徒自学网-https://www.sx1c.com/37194.html 文章源自设计学徒自学网-https://www.sx1c.com/37194.html
