天正建筑2014绘制带形窗的操作方法

很多用户在使用天正建筑2014的时候，不是很熟悉其中怎么绘制带形窗?本期为你们带来的教程就描述了天正建筑2014绘制带形窗的操作方法。

天正建筑2014绘制带形窗的操作方法文章源自设计学徒自学网-http://www.sx1c.com/48747.html

我们先打开天正建筑2014软件，并绘制四段相互连接的墙体，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/48747.html

文章源自设计学徒自学网-http://www.sx1c.com/48747.html

然后我们点击“门窗”，然后点击二次目录“带形窗”，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/48747.html

文章源自设计学徒自学网-http://www.sx1c.com/48747.html

接着我们打开“带形窗”编辑页面，依次选择自己需要的“编号”、“窗户高”、“窗台高”，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/48747.html

文章源自设计学徒自学网-http://www.sx1c.com/48747.html

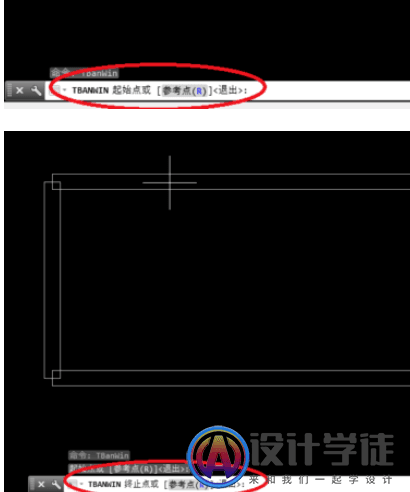

根据命令行提示，点击选择“起始点”、然后点击选择”终止点”，最后点击“选择带形窗经过的墙”，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/48747.html

文章源自设计学徒自学网-http://www.sx1c.com/48747.html

绘制完成后，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/48747.html

在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后就可以直观的看到自己绘制的带形窗，如下图所示

根据上文为你们讲述的天正建筑2014绘制带形窗的具体流程介绍，你们是不是都学会了呀!
