ug-NX现在虽然有了GC工具箱、GB标准以及自带的工程图模板；但有时候这个自带工程图模板可能不是我们所想要的！为此我们需要新建一个标准工程图模板，那怎么创建模板呢，下面小编就以UG-NX 8.0版本为例子
1、标准图框的创建文章源自设计学徒自学网-http://www.sx1c.com/3995.html
1.1图框外围轮廓的绘制文章源自设计学徒自学网-http://www.sx1c.com/3995.html
打开UG8.0新建毛坯GB-A3.prt后进入制图模块，建立一个标准的A3图纸，图纸页名DWG1。文章源自设计学徒自学网-http://www.sx1c.com/3995.html
文章源自设计学徒自学网-http://www.sx1c.com/3995.html
文章源自设计学徒自学网-http://www.sx1c.com/3995.html
然后创建A3的带明细表表头的图框，其它的图框创建方法与A3图框一样，如果是不带明细表（非组件模板）删掉组件模板中明细表头即可。绘制方法可以直接用“草图”工具里面的“矩形”命令绘制。绘制后效果如下图文章源自设计学徒自学网-http://www.sx1c.com/3995.html
文章源自设计学徒自学网-http://www.sx1c.com/3995.html
1.2标题栏的绘制文章源自设计学徒自学网-http://www.sx1c.com/3995.html
1）标题栏的创建比较关键，这个里面涉及到相当多的参数；假如我们现在要绘制下图这样的一个标题栏。我们应当如何来做？工程图中“插入”---“表格”---“表格注释”插入N行N列表格文章源自设计学徒自学网-http://www.sx1c.com/3995.html
文章源自设计学徒自学网-http://www.sx1c.com/3995.html
2）上表是由N行N列组成的：
调节表格每一行宽，每一列宽，如下图。（选中表格每行或列，点鼠标右键有一个“调整大小”）
3）接下来就是合并表格，调整单元格的注释样式，使之符合上图标题样式。填入相关文字，这里填文字时，设定好文字大小、样式等相关参数
4）单元格添加参数。选中想要添加参数的单元格，点击键选“编辑文本”出现下图。字体选择符合要求的样式，在“类别”里选择“关系”
接着点击，“插入部件属性”弹出下图对话框，选择相对应的属性，点击确认
但是系统默认的参数比较少，这就需要我们添加进去新的部件属性
5）部件属性添加。在装配导航器下，右键点击文件名下的属性一栏，出现下图所示，添加我们所需的部件属性。下面是一些常用属性的中英文对照
名称：DB_PART_NAME
图号：DB_PART_NO
备注：REMARK
设计：DESIGNER
校对：CHECKER
审核：AUDITOR
工艺：PROCESS
批准：APPROVER
比例：SCALE
共X页：NO_OF_SHEET
第X页：SHEET_NUM
1.3明细表表头的创建
通过工程图中“插入”---“表格”---“零件明细表”来添加明细表，然后在PART NAME单元格前增加一列，在QTY后增加三列，调整行宽列宽
接着设置明细表表头参数。选中一列单元格，右键选中列样式，在列的类型属性名中添加对应属性名，列的类型选择常规，确认后修改单元格文本。另外查看QTY、PC NO、PART NAME单元格列属性，这三列单元格已附加属性，只需修改单元格文本
2、首选项设置模板里面的“首选项”可以根据自己的需求来设置，可以修改首选项中可视化、背景、注释、制图等
3、工程图环境自定义用记事本打开系统文件ugs_drawing_templates_simpl_chinese.pax（\NX 8.0\LOCALIZATION\prc\simpl_chinese\startup）
在文件最后前添加下面的代码，保存文件
none
GB-A3.prt
Metric
Yes
同样打开此目录下的ugs_sheet_templates_simpl_chinese.pax系统文件，和上一个类似，在文件最后前添加下面的代码，此文件是决定是否把图纸文件添加到图纸页中
none
GB-A3.prt
Metric

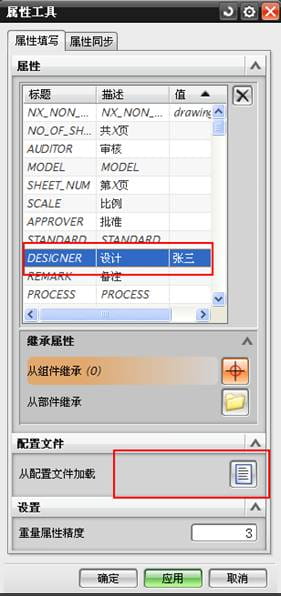

4、GC工具中属性工具的更改当你用GC工具时，你打开的属性工具里面，Tiele有些不是我们想要的，有些没有，还有我们希望在value这个值里面，我们可以用下拉菜单来选。比如在一个公司里面，谁设计，谁校对，谁审核，谁标准化等等
打开NX安装目录中的文件gc_tool.cfg 路径如下D:\Program Files\Siemens\NX8.0\LOCALIZATION\prc\gc_tools\configuration
5、NX8.0建模环境设定打开NX8建模环境种子文件model-plain-1-mm-template.prt（\NX 8.0\LOCALIZATION\prc\simpl_chinese\startup）
修改文件中图层类别，GC工具箱的默认设置和加载文件gc_tool.cfg，坐标系是否显示等
6、添加技术要求打开系统文件gc_tool.cfg ，修改、添加文件中的技术要求X:\ProgramFiles\Siemens\NX8.0\LOCALIZATION\prc\gc_tools\configuration\
7、模板使用演示保存文件到\NX8.0\LOCALIZATION\prc\simpl_chinese\startup ，重启UG,调用标准图框，设定要创建图纸的部件
