绘图过程中计算面积是一种常见的操作，那么我们该如何计算CAD中图形对象的面积呢？
之前我们有教大家使用CAD编辑器计算面积的简单方法（CAD面积测量方法 CAD测量面积快捷键是什么？）。在操作上，CAD编辑器专业版操作和AutoCAD基本相同，但与标准版还是有些微区别的，本期给大家讲述使用建筑版计算面积的方法以及命令总汇。文章源自设计学徒自学网-http://www.sx1c.com/3387.html
1、使用查询面积命令（AREA）文章源自设计学徒自学网-http://www.sx1c.com/3387.html

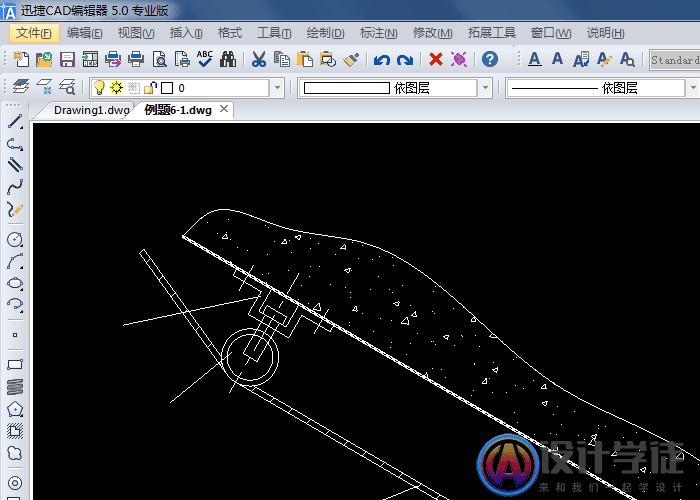

①先使用迅捷CAD编辑器专业版打开你需要计算面积的CAD图纸，也可以临时画一个图形进行练习。文章源自设计学徒自学网-http://www.sx1c.com/3387.html
文章源自设计学徒自学网-http://www.sx1c.com/3387.html

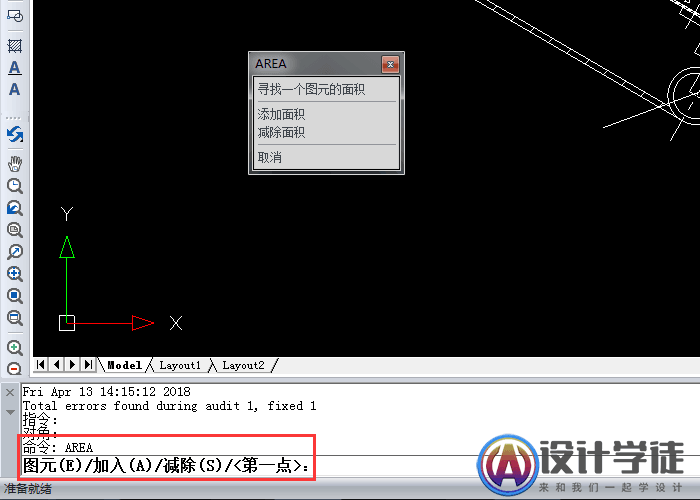

②在命令行输入查询面积的命令：AREA（快捷键是AA）。输入后，按回车键，命令行提示：图元（E）/加入（A）/减除（S）/<第 一点>：文章源自设计学徒自学网-http://www.sx1c.com/3387.html
根据提示，我们可以直接在图中指定边界线测量面积；也可以选择一个封闭的对象，同时面积可以添加或减除。我们可以根据软图形对象选择相应的方式计算面积，如果是圆、封闭多段线、面域，就可以直接选择对象来查询面积。文章源自设计学徒自学网-http://www.sx1c.com/3387.html
③如果需要计算面积的对象不是封闭图形，而是交叉线或分开的直线、圆弧，那么可以依次选择拾取区域的几个角点，选择完成后，点击完成指定区域。即可在底部命令行看到该指定区域的面积了。如图所示：文章源自设计学徒自学网-http://www.sx1c.com/3387.html
文章源自设计学徒自学网-http://www.sx1c.com/3387.html
2、在工具栏执行查询面积命令文章源自设计学徒自学网-http://www.sx1c.com/3387.html

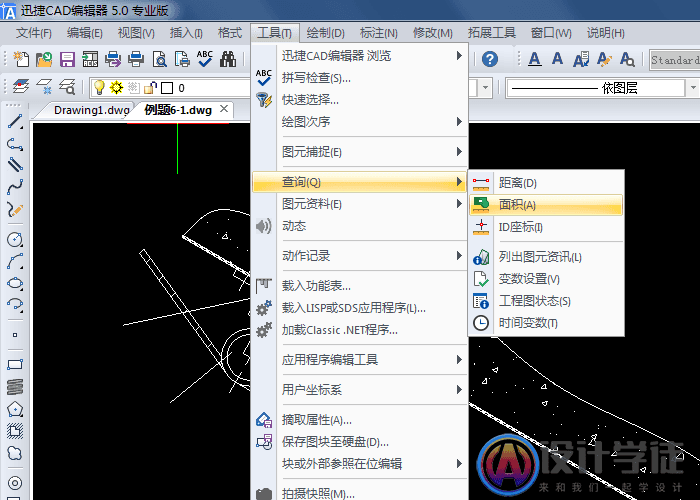

①执行【工具】-【查询】-【面积】命令。文章源自设计学徒自学网-http://www.sx1c.com/3387.html
②根据弹出提示，寻找一个图元面积，选择需要测量图形对象的第一个点，第二个点……，操作与第一种方法相同。
3、使用边界命令 (Boundary）命令生成多段线或面域

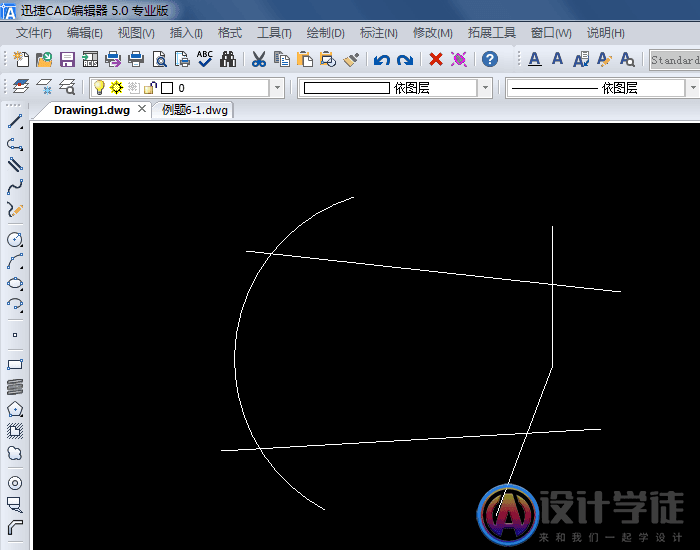

①如果我们需要测量面积的对象带有弧线等不规则的图形，想要计算这样图形的面积使用边线命令比较简单。

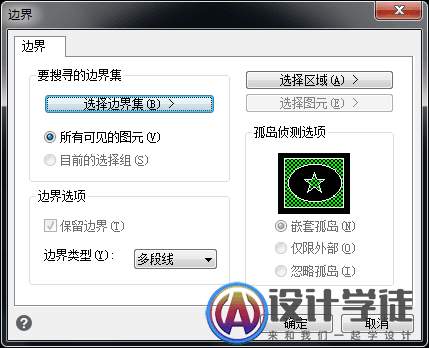

②在命令行输入BO，按回车键，然后在【边界】对话框中设置选项，单击【选择区域】，然后根据命令行提示指定内部几个点，按回车键生成生成边界。

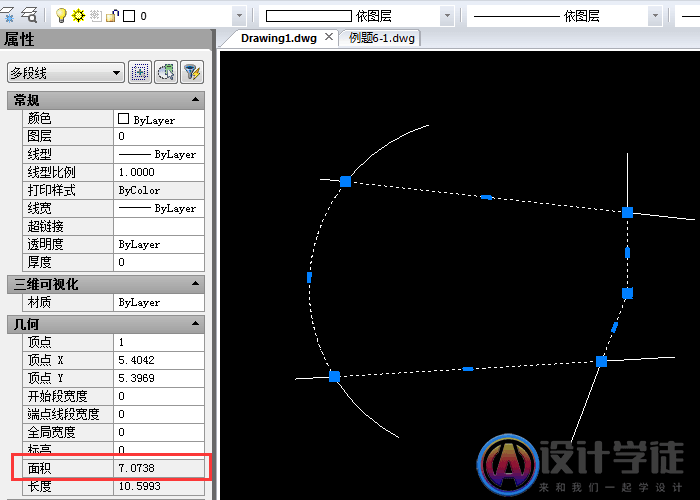

③生成边界后，按 Ctrl+1弹出属性窗口，选定对象即可查看图形的面积。
