Creo钣金件凸模用法

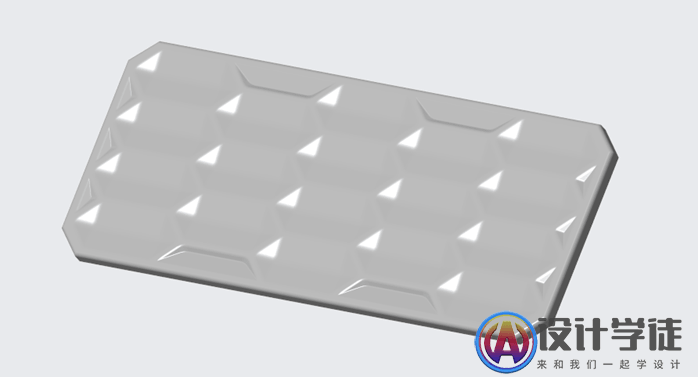

话不多说，来我们先看看案例效果.

文章源自设计学徒自学网-http://www.sx1c.com/2496.html

 文章源自设计学徒自学网-http://www.sx1c.com/2496.html

●建模思路分析文章源自设计学徒自学网-http://www.sx1c.com/2496.html

这里主要运用的是钣金件的凸模命令，当然我们要先做一个这样的凸模出来，凸模的文件格式是标准零件。所以我们先要在零件里面做这样的花纹出来，再建立一个钣金零件，在钣金零件中，实际只要三步即可完成建模。凸模零件在本节不做具体的教学，这个案例我也录制了视频教程，在视频案例中，我会详细的讲解凸模的建模方法！跟学时可以参考素材，没有素材的小伙伴可以关注我们领取哦！文章源自设计学徒自学网-http://www.sx1c.com/2496.html

 文章源自设计学徒自学网-http://www.sx1c.com/2496.html

●操作方法文章源自设计学徒自学网-http://www.sx1c.com/2496.html

第1步：创建一个钣金零件，用平面命令创建第一笔，我们在初学阶段练习时，要以实战为导向，如果光是画出来形状类似的模型，不利于形成结构设计的意识。下图是客户提供的照片，我们要确定零件的尺寸，材质，表面处理等等信息。所以具体步骤里面给的尺寸并不是随意的。文章源自设计学徒自学网-http://www.sx1c.com/2496.html

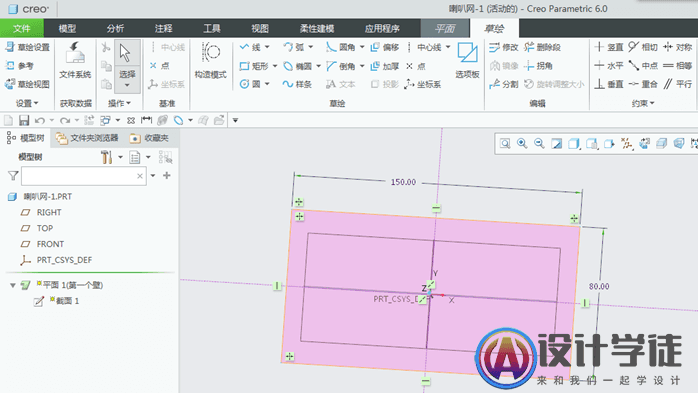

具体步骤：左键点击平面命令→选择front面作为草绘面→点击矩形工具在中心画一个150x80mm的矩形→删→打钩确定厚度为0.5mm（如下图所示）文章源自设计学徒自学网-http://www.sx1c.com/2496.html

文章源自设计学徒自学网-http://www.sx1c.com/2496.html

文章源自设计学徒自学网-http://www.sx1c.com/2496.html

第2步：利用凸模工具，成型花纹。

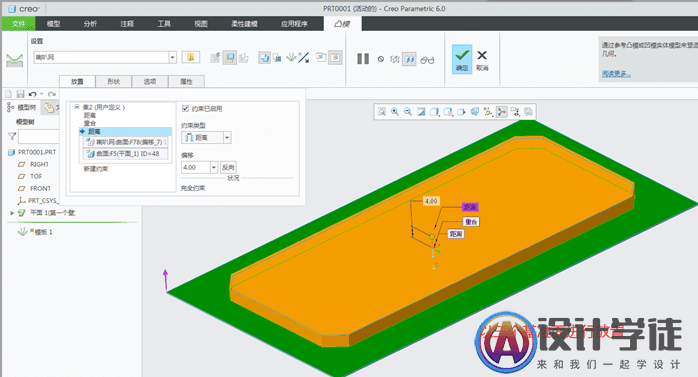

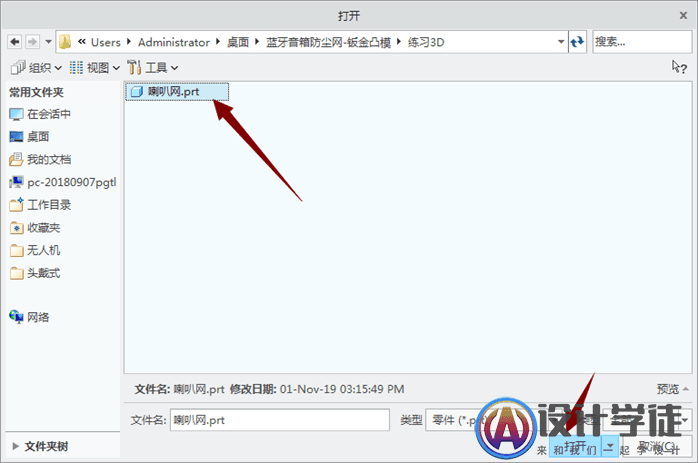

具体步骤：点击成型里面凸模命令→打开文件选择“喇叭网.prt”→以三个基准平面作为装配面→打钩确定

第3步：点击拉伸命令，将多余的平面切掉。

具体步骤：选择拉伸→进入草绘→拾取边框→确定退出草绘→切除材料，切换方向。
