CAD快捷特性和特性匹配

在CAD中，绘制的每一个图形对象都具有自己的特性，有些特性是基本特性，适用于多数的对象，例如，图层、颜色、线型和打印样式。有些特性是专用于某个对象的特性，例如，圆的特性包括半径和面积，直线的特性包括长度和角度等。改变对象特性值，实际上就改变了相应的图形对象。

一、【特性】选项板文章源自设计学徒自学网-http://www.sx1c.com/1968.html

通过【特性】选项板，我们可以查询、修改对象或对象集的所有特性。文章源自设计学徒自学网-http://www.sx1c.com/1968.html

启动【特性】选项板的方式有以下几种。文章源自设计学徒自学网-http://www.sx1c.com/1968.html

1.快捷键：Ctrl+1 组合键。文章源自设计学徒自学网-http://www.sx1c.com/1968.html

2.命令行：输入【PROPERTIES/PR/MO】命令。文章源自设计学徒自学网-http://www.sx1c.com/1968.html

3.菜单栏：选择【工具】--【选项板】--【特性】菜单命令。文章源自设计学徒自学网-http://www.sx1c.com/1968.html

4.功能栏：单击我们工具栏中【特性】的按钮文章源自设计学徒自学网-http://www.sx1c.com/1968.html

我们看看操作如何使用【特性】选项板修改线宽文章源自设计学徒自学网-http://www.sx1c.com/1968.html

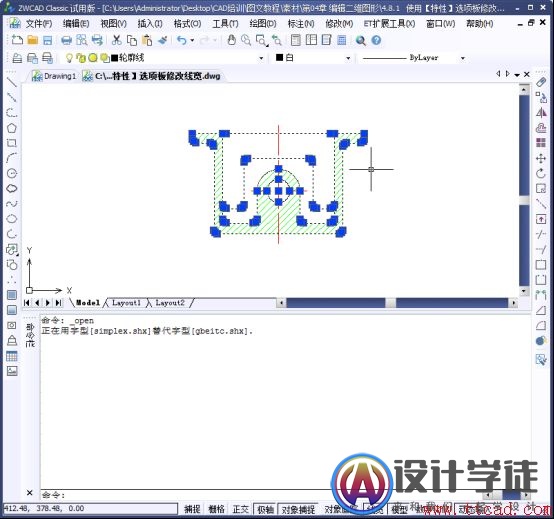

1.单击我们菜单栏中【打开】按钮，打开我们的素材文件，参考下图文章源自设计学徒自学网-http://www.sx1c.com/1968.html

文章源自设计学徒自学网-http://www.sx1c.com/1968.html

2.然后我们选中零件的轮廓线条，准备进行对其的线宽修改，参考下图

3.然后我们在命令行中输入【PROPERTIES】命令，打开我们的【特性】选项板。

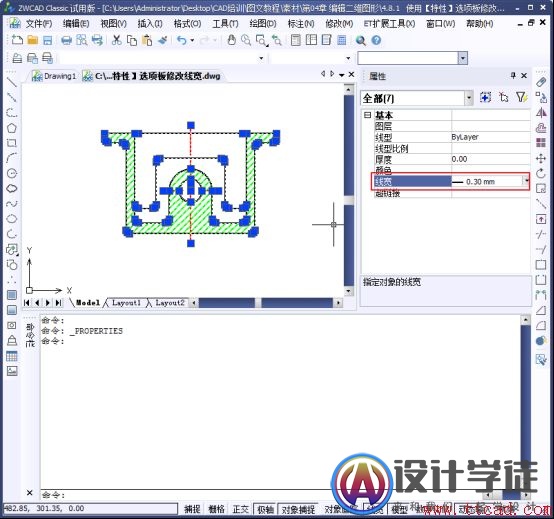

4.我们在常规的选项卡中，修改【线宽】为0.3mm，参考下图。

5.这时我们的零件线型宽度已经被我们改变，图形的效果参考下图。

技巧点拨

单击选项板右上角的各工具按钮，可以选择多个对象或者创建符合条件的选择集，一般我们统一修改选择集的特性。

如何快捷进行特性命令

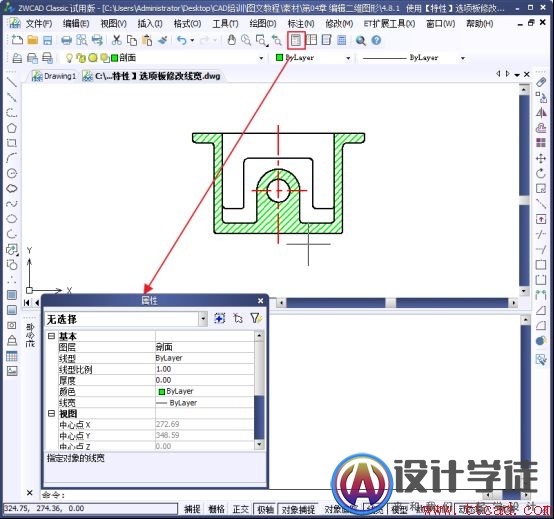

我们的状态栏中有个【特性】的快捷按钮，单击后，我们在选择图形，系统就可以自动的弹出【属性】面板，如下图所示，我们就可以快速的了解和修改图形的颜色、图层、线型、长度等属性。
